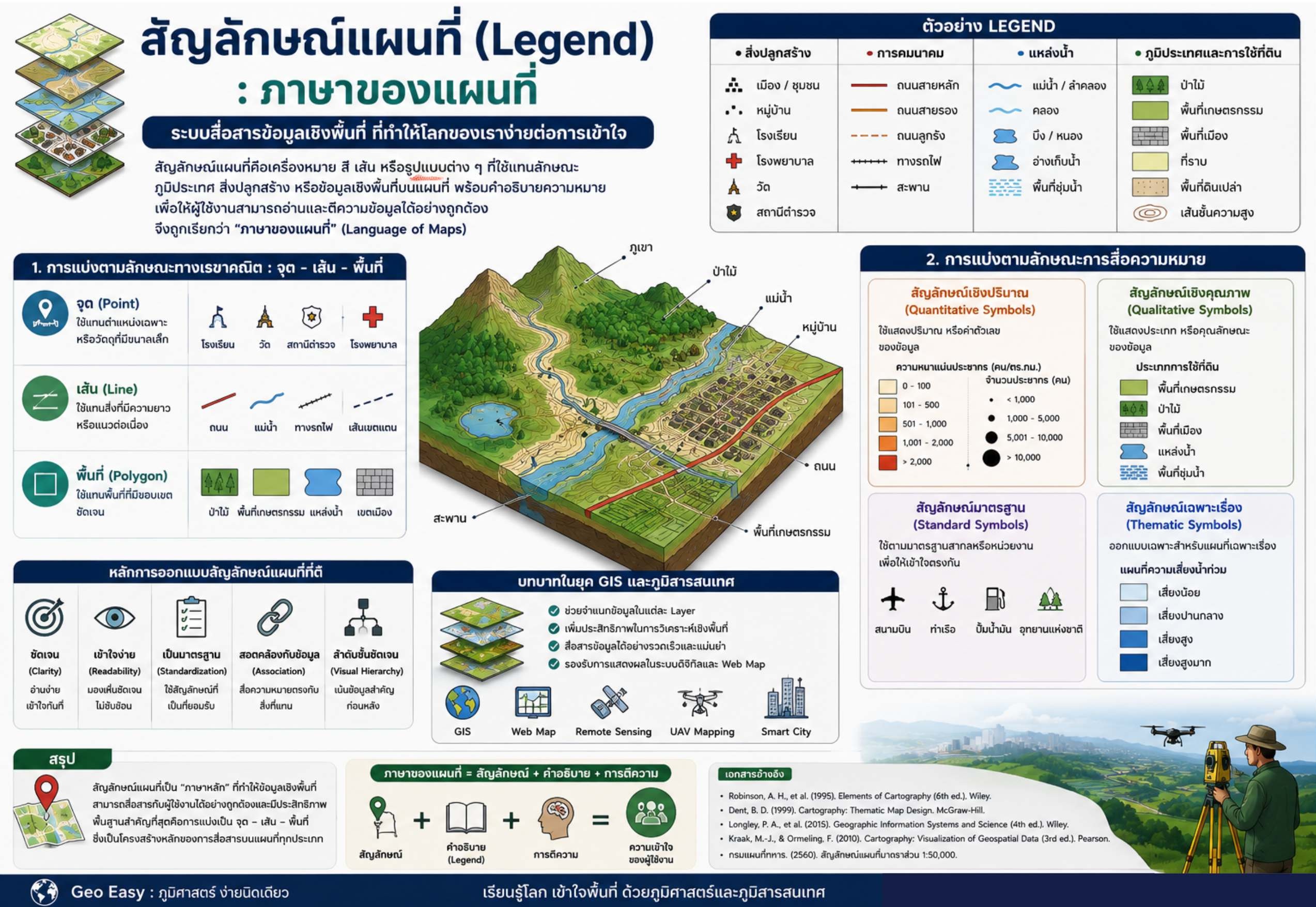

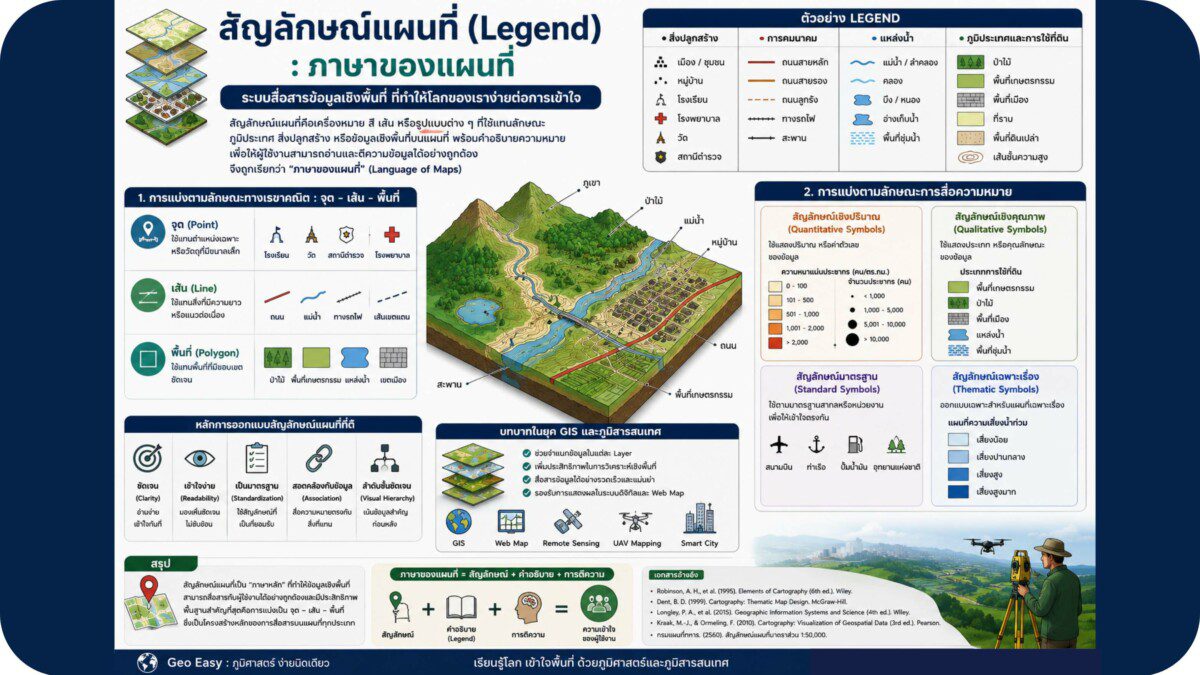

สัญลักษณ์แผนที่ (Legend) : ภาษาของแผนที่และระบบการสื่อสารข้อมูลเชิงพื้นที่

ในศาสตร์ด้านภูมิศาสตร์ การทำแผนที่ (Cartography) และระบบสารสนเทศภูมิศาสตร์ (GIS) “แผนที่” ถือเป็นเครื่องมือสำคัญในการสื่อสารข้อมูลเชิงพื้นที่ (Spatial Communication) โดยทำหน้าที่ถ่ายทอดลักษณะของพื้นที่ ปรากฏการณ์ทางธรรมชาติ และกิจกรรมของมนุษย์ให้อยู่ในรูปแบบที่สามารถมองเห็นและเข้าใจได้อย่างเป็นระบบ

อย่างไรก็ตาม ข้อมูลบนพื้นผิวโลกมีความซับซ้อนและหลากหลาย การแสดงข้อมูลทั้งหมดด้วยข้อความเพียงอย่างเดียวจึงเป็นไปได้ยาก นักทำแผนที่จึงพัฒนา “สัญลักษณ์แผนที่” (Legend หรือ Map Symbols) ขึ้น เพื่อใช้แทนข้อมูลและช่วยให้ผู้ใช้งานสามารถตีความข้อมูลเชิงพื้นที่ได้อย่างรวดเร็วและมีประสิทธิภาพ

ด้วยเหตุนี้ สัญลักษณ์แผนที่จึงถูกเรียกว่า “ภาษาของแผนที่” (Language of Maps) เพราะเป็นระบบสื่อสารที่ช่วยเชื่อมโยงระหว่างข้อมูลเชิงพื้นที่กับการรับรู้ของมนุษย์

ความหมายของสัญลักษณ์แผนที่

สัญลักษณ์แผนที่ หมายถึง เครื่องหมาย สี รูปทรง เส้น หรือรูปแบบต่าง ๆ ที่ใช้แทนลักษณะภูมิประเทศ สิ่งปลูกสร้าง หรือข้อมูลเชิงพื้นที่บนแผนที่ พร้อมคำอธิบายความหมาย เพื่อให้ผู้ใช้งานสามารถอ่านและตีความข้อมูลได้อย่างถูกต้อง สัญลักษณ์เหล่านี้ช่วยลดความซับซ้อนของข้อมูลจริงบนพื้นผิวโลก และเปลี่ยนข้อมูลจำนวนมากให้กลายเป็นภาพที่เข้าใจง่าย ตัวอย่างเช่น

• เส้นสีน้ำเงินแทนแม่น้ำ
• พื้นที่สีเขียวแทนป่าไม้
• เส้นสีแดงแทนถนนสายหลัก
• รูปสามเหลี่ยมแทนภูเขาหรือจุดสูง

ดังนั้น Legend จึงไม่ใช่เพียง “คำอธิบายสัญลักษณ์” แต่เป็นหัวใจสำคัญของการสื่อสารข้อมูลเชิงพื้นที่ทั้งหมดบนแผนที่

การแบ่งประเภทของสัญลักษณ์แผนที่

1. การแบ่งตามลักษณะทางเรขาคณิต : จุด–เส้น–พื้นที่

พื้นฐานสำคัญที่สุดของสัญลักษณ์แผนที่ คือ การแบ่งตามลักษณะทางเรขาคณิต ซึ่งถือเป็น “ภาษาหลักของแผนที่” ได้แก่

1.1 สัญลักษณ์แบบจุด (Point Symbols)

ใช้แทนข้อมูลที่มีลักษณะเป็น “ตำแหน่งเฉพาะ” หรือมีขนาดเล็กเกินกว่าจะแสดงตามขนาดจริงบนแผนที่ ตัวอย่างเช่น

• โรงเรียน
• โรงพยาบาล
• วัด
• สถานีตำรวจ
• สนามบิน

สัญลักษณ์จุดมักออกแบบให้เข้าใจง่ายและสามารถสังเกตได้ชัดเจน

1.2 สัญลักษณ์แบบเส้น (Line Symbols)

ใช้แทนลักษณะที่มีความต่อเนื่องหรือมีแนวยาว

ตัวอย่างเช่น

• ถนน
• แม่น้ำ
• ทางรถไฟ
• เส้นเขตแดน
• เส้นชั้นความสูง

ความแตกต่างของชนิดเส้น สี หรือความหนาของเส้น สามารถสื่อความหมายที่แตกต่างกันได้

1.3 สัญลักษณ์แบบพื้นที่ (Polygon Symbols)

ใช้แทนข้อมูลที่มีขอบเขตพื้นที่ชัดเจน ตัวอย่างเช่น

• พื้นที่ป่าไม้
• พื้นที่เกษตรกรรม
• เขตเมือง
• พื้นที่ชุ่มน้ำ
• แหล่งน้ำ

การใช้สี ลวดลาย หรือการไล่ระดับสีช่วยให้ผู้ใช้งานสามารถแยกประเภทพื้นที่ได้ง่ายขึ้น

การแบ่งตามลักษณะการสื่อความหมาย

ในวิชาภูมิศาสตร์และการทำแผนที่ ยังสามารถแบ่งสัญลักษณ์ตาม “ลักษณะการสื่อความหมาย” ได้อีกหลายประเภท ซึ่งมีบทบาทสำคัญต่อการวิเคราะห์ข้อมูลเชิงพื้นที่

2.1 สัญลักษณ์เชิงปริมาณ (Quantitative Symbols)

เป็นสัญลักษณ์ที่ใช้แสดง “ปริมาณ” หรือ “ค่าตัวเลข” ของข้อมูล ตัวอย่างเช่น

• ความหนาแน่นประชากร
• ปริมาณน้ำฝน
• ระดับความสูง
• จำนวนประชากร

โดยมักใช้ การไล่ระดับสี ขนาดของสัญลักษณ์ ความเข้มของสี กราฟเชิงพื้นที่ เพื่อแสดงความแตกต่างของข้อมูลเชิงปริมาณ ตัวอย่างเช่น สีเข้มอาจแทนค่าที่สูงกว่า ส่วนสีอ่อนแทนค่าที่ต่ำกว่า

2.2 สัญลักษณ์เชิงคุณภาพ (Qualitative Symbols)

ใช้แสดง “ประเภท” หรือ “ลักษณะ” ของข้อมูล โดยไม่ได้เน้นค่าปริมาณ ตัวอย่างเช่น ประเภทการใช้ที่ดิน ชนิดป่าไม้ ประเภทดิน เขตการปกครอง สัญลักษณ์ประเภทนี้มักใช้สีหรือรูปแบบที่แตกต่างกันเพื่อจำแนกประเภทข้อมูล

2.3 สัญลักษณ์มาตรฐาน (Standard Symbols)

เป็นสัญลักษณ์ที่กำหนดขึ้นตามมาตรฐานสากลหรือมาตรฐานหน่วยงาน เพื่อให้ผู้ใช้งานสามารถเข้าใจได้ตรงกัน ตัวอย่างเช่น

• สัญลักษณ์ทางทหาร
• สัญลักษณ์ภูมิประเทศ
• สัญลักษณ์ทางคมนาคม
• สัญลักษณ์ในแผนที่ GIS

ข้อดีของสัญลักษณ์มาตรฐาน คือช่วยลดความคลาดเคลื่อนในการตีความข้อมูล

2.4 สัญลักษณ์เฉพาะเรื่อง (Thematic Symbols)

เป็นสัญลักษณ์ที่ออกแบบเฉพาะสำหรับแผนที่เฉพาะเรื่อง (Thematic Map) ตัวอย่างเช่น

• แผนที่ความเสี่ยงน้ำท่วม
• แผนที่การแพร่ระบาดของโรค
• แผนที่คุณภาพอากาศ
• แผนที่ความหนาแน่นประชากร

สัญลักษณ์ประเภทนี้มักถูกออกแบบให้สอดคล้องกับวัตถุประสงค์เฉพาะของงานวิจัยหรือการวิเคราะห์

หลักการออกแบบสัญลักษณ์แผนที่ที่ดี

การออกแบบสัญลักษณ์แผนที่ที่มีประสิทธิภาพควรคำนึงถึงหลักสำคัญ ได้แก่

• ความชัดเจน (Clarity)
• ความเข้าใจง่าย (Readability)
• ความเป็นมาตรฐาน (Standardization)
• ความสัมพันธ์กับข้อมูลจริง (Association)
• ลำดับชั้นการมองเห็น (Visual Hierarchy)

หากออกแบบสัญลักษณ์ไม่เหมาะสม อาจทำให้ผู้ใช้งานตีความข้อมูลผิดพลาด และส่งผลต่อการวิเคราะห์เชิงพื้นที่

บทบาทของสัญลักษณ์แผนที่ในยุค GIS และภูมิสารสนเทศ

ในปัจจุบัน สัญลักษณ์แผนที่ไม่ได้จำกัดอยู่เพียงแผนที่กระดาษ แต่ยังเป็นองค์ประกอบสำคัญของระบบภูมิสารสนเทศสมัยใหม่ เช่น

• GIS (Geographic Information System)
• Web Mapping
• Google Maps
• Remote Sensing
• UAV Mapping
• Smart City

โดยข้อมูลแต่ละ Layer จะถูกกำหนดสัญลักษณ์ที่แตกต่างกัน เพื่อช่วยให้ผู้ใช้งานสามารถวิเคราะห์ข้อมูลได้อย่างเป็นระบบ

ดังนั้น “สัญลักษณ์แผนที่” จึงเป็นมากกว่าการตกแต่งแผนที่ แต่เป็นเครื่องมือสำคัญในการสื่อสาร วิเคราะห์ และตัดสินใจเชิงพื้นที่

บทสรุป

สัญลักษณ์แผนที่ (Legend) ถือเป็น “ภาษาของแผนที่” ที่ช่วยให้ข้อมูลเชิงพื้นที่สามารถสื่อสารกับมนุษย์ได้อย่างมีประสิทธิภาพ แม้แผนที่จะมีรายละเอียดมากเพียงใด แต่หากไม่มีระบบสัญลักษณ์ที่ชัดเจน ผู้ใช้งานก็อาจไม่สามารถตีความข้อมูลได้อย่างถูกต้อง พื้นฐานสำคัญที่สุดของสัญลักษณ์แผนที่ คือ การแบ่งเป็น

• จุด (Point)
• เส้น (Line)
• พื้นที่ (Polygon)

ซึ่งถือเป็นโครงสร้างหลักของการสื่อสารข้อมูลเชิงพื้นที่ทั้งหมด ในขณะเดียวกัน การแบ่งตามลักษณะการสื่อความหมาย เช่น สัญลักษณ์เชิงปริมาณ เชิงคุณภาพ มาตรฐาน และเฉพาะเรื่อง ก็ช่วยเพิ่มประสิทธิภาพในการวิเคราะห์และการนำเสนอข้อมูลเชิงภูมิศาสตร์ในยุคดิจิทัล
