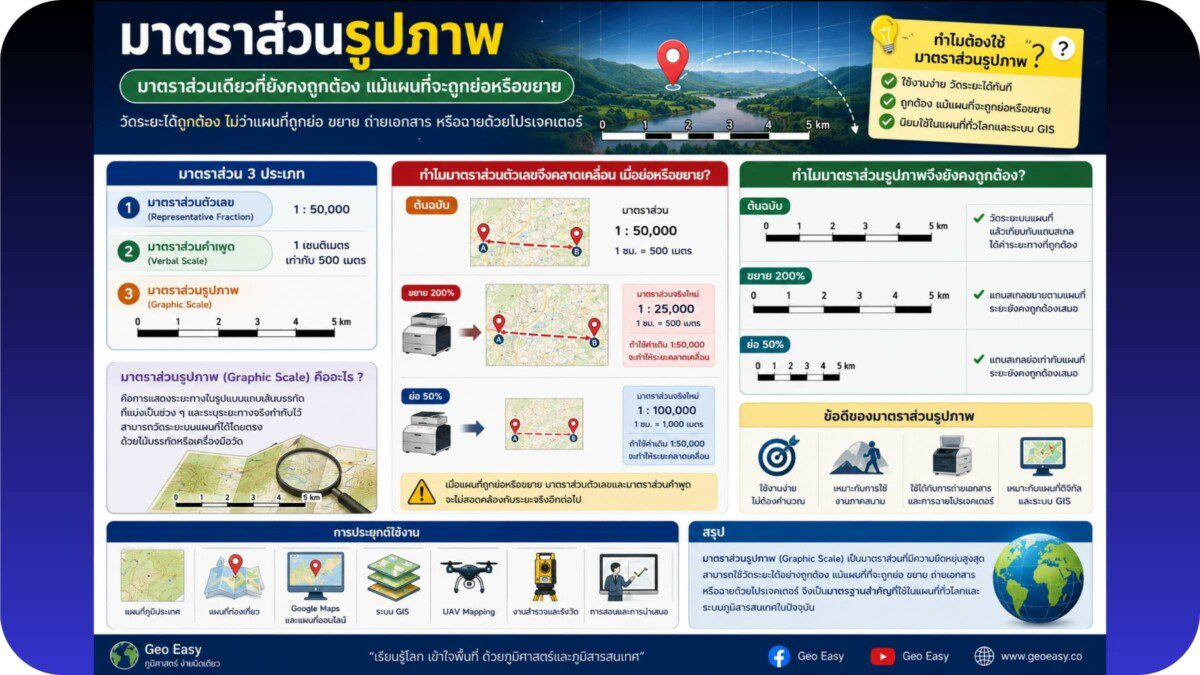

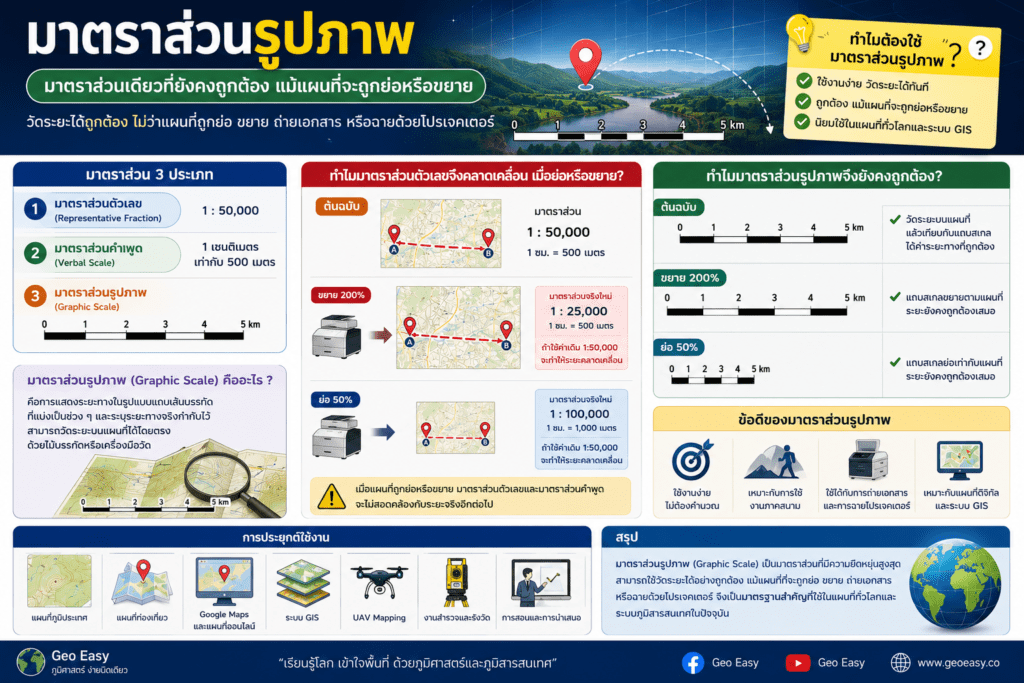

มาตราส่วนรูปภาพ  : มาตราส่วนเดียวที่ยังคงถูกต้องแม้แผนที่จะถูกย่อหรือขยาย

ในองค์ประกอบของแผนที่ทั้งหมด “มาตราส่วน” (Map Scale) ถือเป็นส่วนสำคัญที่ช่วยเชื่อมโยงระหว่างระยะทางบนแผนที่กับระยะทางจริงบนพื้นโลก โดยทั่วไปมาตราส่วนสามารถแสดงได้ 3 รูปแบบ ได้แก่ มาตราส่วนตัวเลข (Representative Fraction) มาตราส่วนคำพูด (Verbal Scale) และมาตราส่วนรูปภาพ (Graphic Scale)

แม้มาตราส่วนทั้งสามประเภทจะสามารถบอกความสัมพันธ์ของระยะทางได้เหมือนกัน แต่มีเพียง มาตราส่วนรูปภาพ เท่านั้นที่ยังคงใช้งานได้อย่างถูกต้อง แม้แผนที่จะถูกย่อหรือขยายด้วยเครื่องถ่ายเอกสาร เครื่องพิมพ์ หรือโปรเจคเตอร์

เหตุใดมาตราส่วนตัวเลขจึงเกิดความคลาดเคลื่อนเมื่อย่อหรือขยาย

พิจารณาแผนที่ที่มีมาตราส่วน 1 : 50,000 หมายความว่า 1 เซนติเมตรบนแผนที่ = 500 เมตรบนพื้นโลก

หากนำแผนที่ดังกล่าวไปถ่ายเอกสารขยายเป็น 200% ระยะบนกระดาษจะเพิ่มขึ้นเป็น 2 เท่า แต่ตัวเลขมาตราส่วนยังคงเขียนว่า 1 : 50,000 เหมือนเดิม ในความเป็นจริง มาตราส่วนใหม่จะกลายเป็น 1 : 25,000 ทันที หากผู้ใช้งานยังคงคำนวณด้วยมาตราส่วนเดิม ผลลัพธ์ที่ได้จะผิดพลาดทั้งหมด

ปัญหาเดียวกันนี้เกิดขึ้นกับมาตราส่วนคำพูด เช่น “1 เซนติเมตร เท่ากับ 500 เมตร” เมื่อแผนที่ถูกขยายหรือย่อ ข้อความยังคงเดิม แต่ความสัมพันธ์ของระยะทางเปลี่ยนไปแล้ว

เหตุใดมาตราส่วนรูปภาพจึงยังคงถูกต้อง

มาตราส่วนรูปภาพแสดงในลักษณะของแถบระยะทาง เช่น เมื่อแผนที่ถูกย่อหรือขยาย แถบมาตราส่วนจะถูกย่อหรือขยายไปพร้อมกับแผนที่ทั้งแผ่น ดังนั้นความสัมพันธ์ระหว่างระยะบนแผนที่กับระยะจริงยังคงเดิม ผู้ใช้งานสามารถใช้ไม้บรรทัดวัดระยะบนแผนที่แล้วเปรียบเทียบกับแถบมาตราส่วนได้อย่างถูกต้องเสมอ นี่คือเหตุผลที่มาตราส่วนรูปภาพได้รับการยอมรับว่าเป็นมาตราส่วนที่มีความยืดหยุ่นสูงที่สุดในการใช้งานจริง

การประยุกต์ใช้กับเครื่องถ่ายเอกสาร

ในอดีตแผนที่กระดาษมักถูกนำไปถ่ายสำเนาเพื่อใช้ในการสำรวจภาคสนาม หากแผนที่มีเฉพาะมาตราส่วนตัวเลข ผู้ใช้งานจำเป็นต้องคำนวณมาตราส่วนใหม่ทุกครั้งหลังการย่อหรือขยาย แต่หากแผนที่มีมาตราส่วนรูปภาพ ผู้ใช้งานสามารถวัดระยะได้ทันทีโดยไม่ต้องคำนวณเพิ่มเติม จึงช่วยลดข้อผิดพลาดในการปฏิบัติงานภาคสนามได้อย่างมาก

การประยุกต์ใช้กับโปรเจคเตอร์และการนำเสนอ

ในห้องเรียนหรือการประชุม แผนที่มักถูกฉายผ่านโปรเจคเตอร์ ซึ่งมีการปรับขนาดภาพอยู่ตลอดเวลา แม้ว่าภาพแผนที่จะถูกขยายให้มีขนาดใหญ่กว่าต้นฉบับหลายเท่า แต่มาตราส่วนรูปภาพจะขยายตามไปด้วย ทำให้ผู้สอน นักวางผังเมือง หรือผู้วิเคราะห์ GIS สามารถใช้มาตราส่วนรูปภาพอธิบายระยะทางให้ผู้ฟังเข้าใจได้อย่างถูกต้อง

บทบาทในยุคดิจิทัล

ปัจจุบันระบบแผนที่ออนไลน์ เช่น Google Maps, ArcGIS Online และ Web GIS เกือบทั้งหมดใช้มาตราส่วนรูปภาพเป็นเครื่องมือหลักในการแสดงระยะทาง เนื่องจากผู้ใช้งานสามารถซูมเข้า–ซูมออกได้ตลอดเวลา ทำให้มาตราส่วนตัวเลขเพียงอย่างเดียวไม่เพียงพอต่อการใช้งาน มาตราส่วนรูปภาพจึงเป็นวิธีที่มีประสิทธิภาพที่สุดในการสื่อสารระยะทางบนแผนที่ดิจิทัล

บทสรุป

มาตราส่วนรูปภาพ (Graphic Scale) เป็นมาตราส่วนที่มีข้อได้เปรียบเหนือมาตราส่วนตัวเลขและมาตราส่วนคำพูดในด้านความยืดหยุ่นในการใช้งาน เพราะยังคงสามารถวัดระยะทางได้อย่างถูกต้อง แม้แผนที่จะถูกย่อ ขยาย ถ่ายสำเนา หรือฉายผ่านโปรเจคเตอร์ ด้วยเหตุนี้ มาตราส่วนรูปภาพจึงกลายเป็นองค์ประกอบมาตรฐานที่พบได้ในแผนที่ภูมิประเทศ แผนที่ท่องเที่ยว ระบบ GIS และแผนที่ดิจิทัลสมัยใหม่ทั่วโลก
